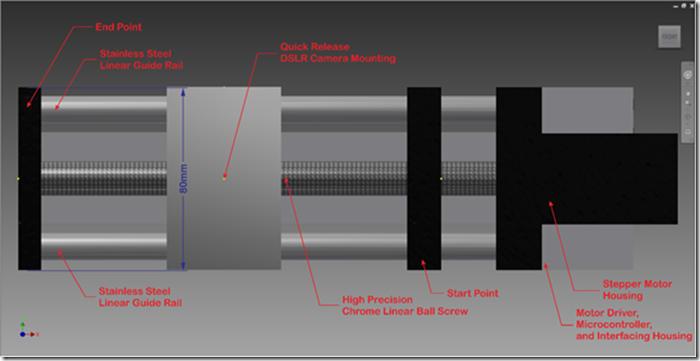

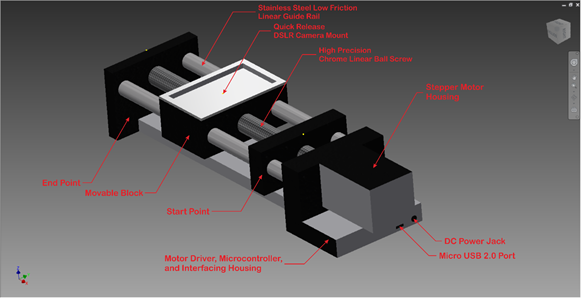

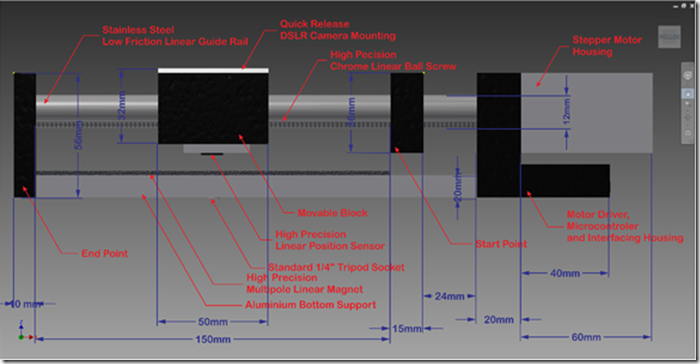

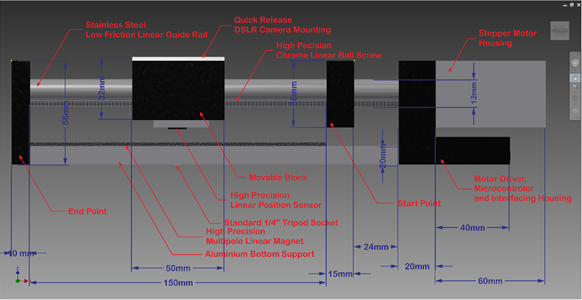

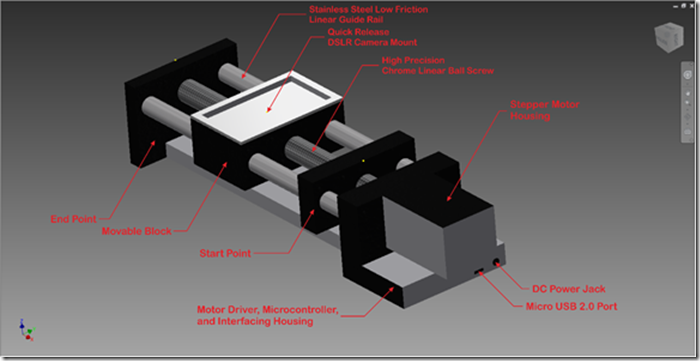

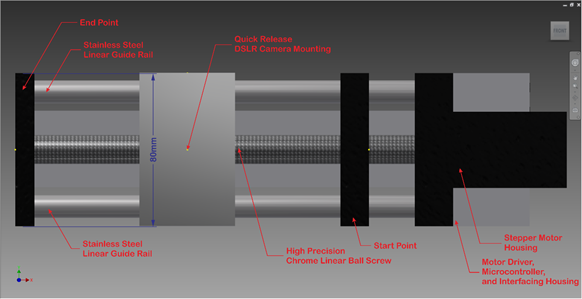

Ini adalah desain sistem rel kamera dalam bentuk 3D. Kami mendesain ini dengan Autodesk Inventor. Mohon dimaklumi kalau masih sederhana karena kami baru saja menyentuh program ini sehari yang lalu. Hehehehe.

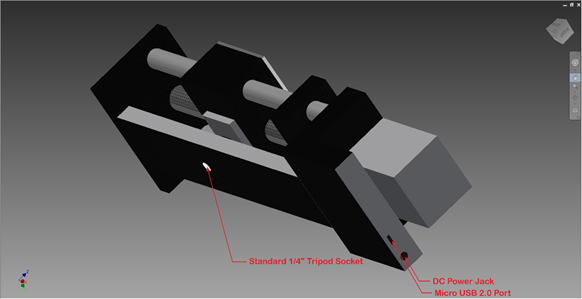

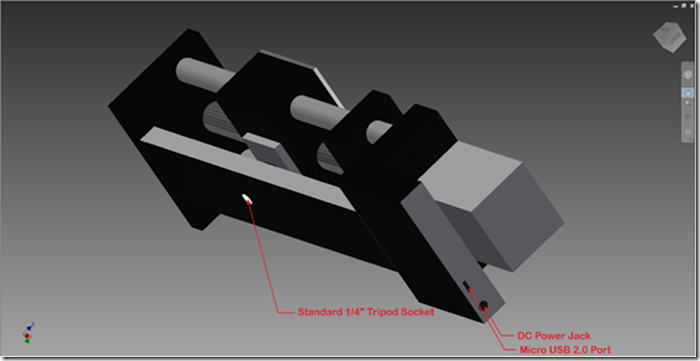

Pada akhirnya kami menggunakan ball screw sebagai pengubah gerak rotasi motor menjadi gerak linear. Ball screw kami anggap sebagai perfect balance antara akurasi, presisi, dan resolusi dengan harga. Untuk linear guideance, kami menggunakan slider biasa karena kami rasa beban kamera yang kami tanggung sekitar 5kg. Diperlukan limit switch untuk menandai posisi akhir dan posisi awal rel. Selain itu, ketika sistem dihidupkan, otomatis sistem harus berada di posisi awal untuk memulai pengukuran posisi yang benar. Pada bagian rel ini terdapat mounting untuk digunakan pada tripod kamera standar. Sedangkan dudukan kamera menggunakan mekanisme quick release.
